BT136: TRIAC controlador de potencia en proyectos electrónicos.

Descripción General:

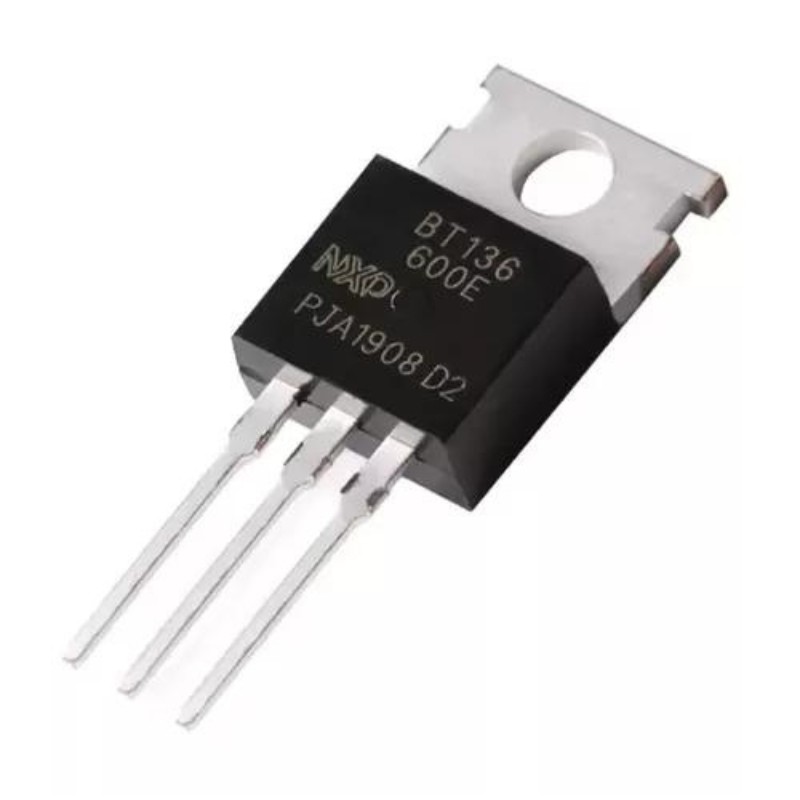

El BT136 es un TRIAC de alta sensibilidad que permite el control de potencia AC mediante señales de baja potencia de disparo. Está diseñado para manejar corrientes de hasta 4 amperios y voltajes de hasta 600 voltios en un encapsulado TO-220, lo que lo hace adecuado para una variedad de aplicaciones industriales y domésticas.

Características Principales:

• Tipo de dispositivo: TRIAC (Triodo para Corriente Alterna).

• Encapsulado: TO-220 (aislado térmicamente).

• Tensión máxima de disparo (Vgt): 1.3V máximo.

• Corriente máxima de conducción (Igt): 50 mA.

• Tensión máxima de bloqueo (Vdrm/Vrrm): 600V.

• Corriente máxima RMS (It RMS): 4A.

• Corriente máxima de pulso (Itsm): 25A.

Características Eléctricas:

• Sensibilidad de disparo: Puede ser activado por pulsos de corriente de compuerta.

• Baja corriente de disparo: Requiere poca corriente para activarse.

• Alta resistencia di/dt: Capaz de manejar altas tasas de cambio de corriente.

• Temperatura de funcionamiento: Rango amplio, generalmente hasta 125°C.

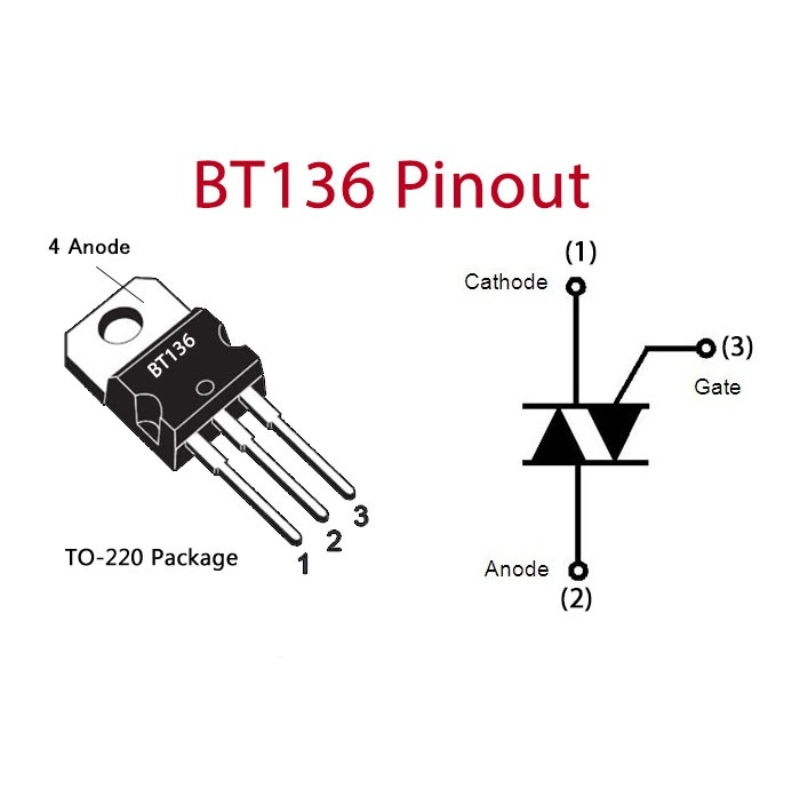

Pinout:

El BT136 en encapsulado TO-220 tiene los siguientes pines principales:

• T1: Terminal de conexión al lado del ánodo del TRIAC.

• G: Terminal de compuerta, usado para activar el dispositivo.

• T2: Terminal de conexión al lado del cátodo del TRIAC.

Aplicaciones Comunes:

• Control de velocidad de motores AC.

• Regulación de luz en lámparas incandescentes.

• Control de calefacción y sistemas de control de potencia.

• Dimmers y controles de velocidad para electrodomésticos.

Ventajas:

• Facilidad de control con señales de bajo voltaje y corriente.

• Ampliamente utilizado y disponible.

• Alto nivel de integración en sistemas de control de potencia AC.

• Diseño robusto y confiable para aplicaciones industriales.

Información Adicional:

El TRIAC BT136 es una opción popular debido a su capacidad para controlar cargas AC de manera efectiva y eficiente en una amplia gama de aplicaciones. Su diseño en encapsulado TO-220 permite una disipación eficiente del calor, lo que lo hace adecuado para aplicaciones que requieren una alta fiabilidad y durabilidad en entornos industriales y comerciales
