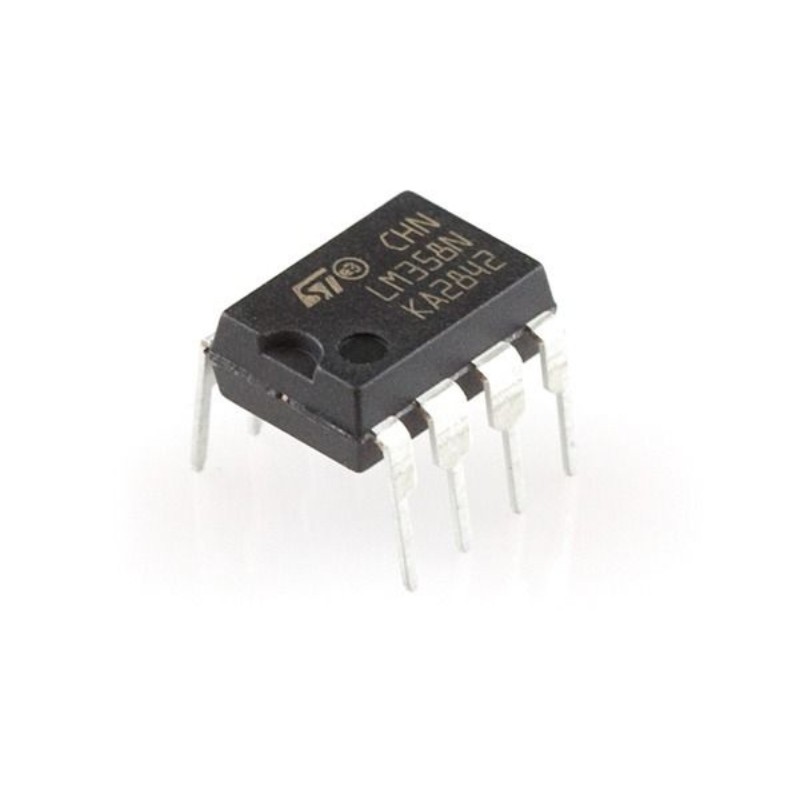

LM358: Amplificador de audio de alta potencia para tus proyectos electrónicos

Características Principales

·Voltaje de Funcionamiento:

• • Rango de operación: 3V a 32V (±1.5V a ±16V)

  • Baja corriente de suministro: 0.5 mA típicamente por amplificador

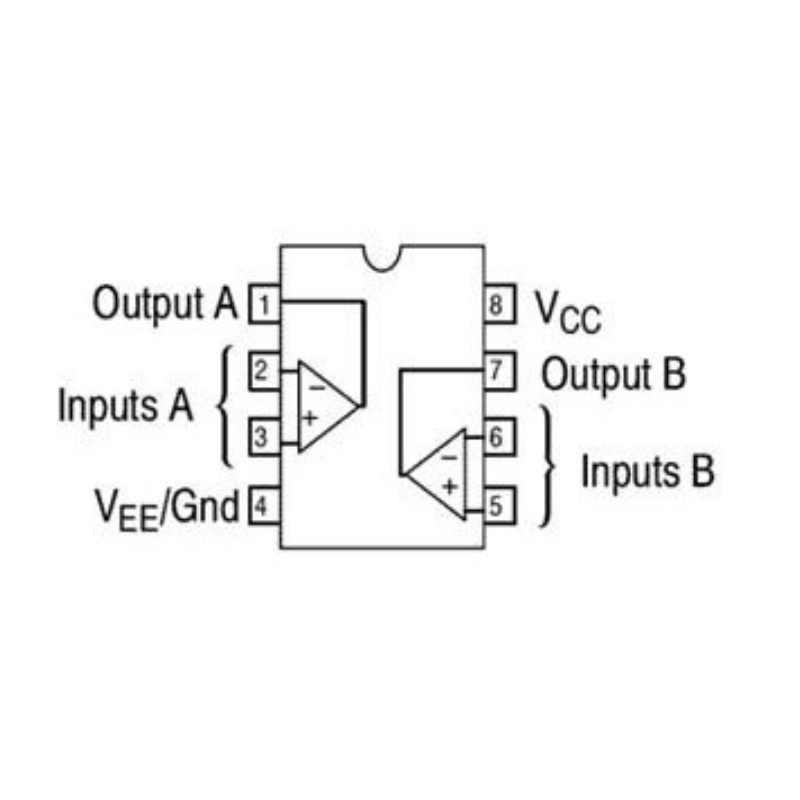

·Configuración de Pines (Pinout):

• • Pin 1: Salida del amplificador operacional 1

  • Pin 2: Entrada inversora del amplificador operacional 1

  • Pin 3: Entrada no inversora del amplificador operacional 1

  • Pin 4: Tierra (GND)

  • Pin 5: Entrada no inversora del amplificador operacional 2

  • Pin 6: Entrada inversora del amplificador operacional 2

  • Pin 7: Salida del amplificador operacional 2

  • Pin 8: Voltaje de alimentación (Vcc)

·Características Eléctricas:

• • Ancho de banda: 1 MHz

  • Ganancia de voltaje: 100 dB

  • Desfase de entrada: 2 mV típicamente

  • Corriente de entrada: 20 nA típicamente

  • Rango de voltaje de entrada diferencial: Vcc - 1.5V

  • Rango de voltaje de entrada común: 0V a Vcc - 2V

·Aplicaciones Comunes:

• • Amplificación de señales de audio

  • Conversión de señales analógicas a digitales

  • Filtración de señales

  • Generación de señales de referencia

  • Fuentes de corriente constante

  • Comparadores de voltaje

·Ventajas:

• • Bajo costo y alta disponibilidad

  • Compatible con múltiples configuraciones de alimentación (simple y dual)

  • Adecuado para aplicaciones de baja potencia

  • Resistente a sobrecargas y protegido contra cortocircuitos

Especificaciones Técnicas

·Temperatura de Operación:

• • Rango: 0°C a 70°

Información Adicional

El LM358 es un componente esencial en muchos diseños de circuitos debido a su versatilidad y eficiencia. Es ideal para ingenieros y aficionados a la electrónica que buscan un amplificador operacional fiable y fácil de usar para sus proyectos.
