ESP32: Microcontrolador WiFi y Bluetooth para aplicaciones IoT

Generalidades

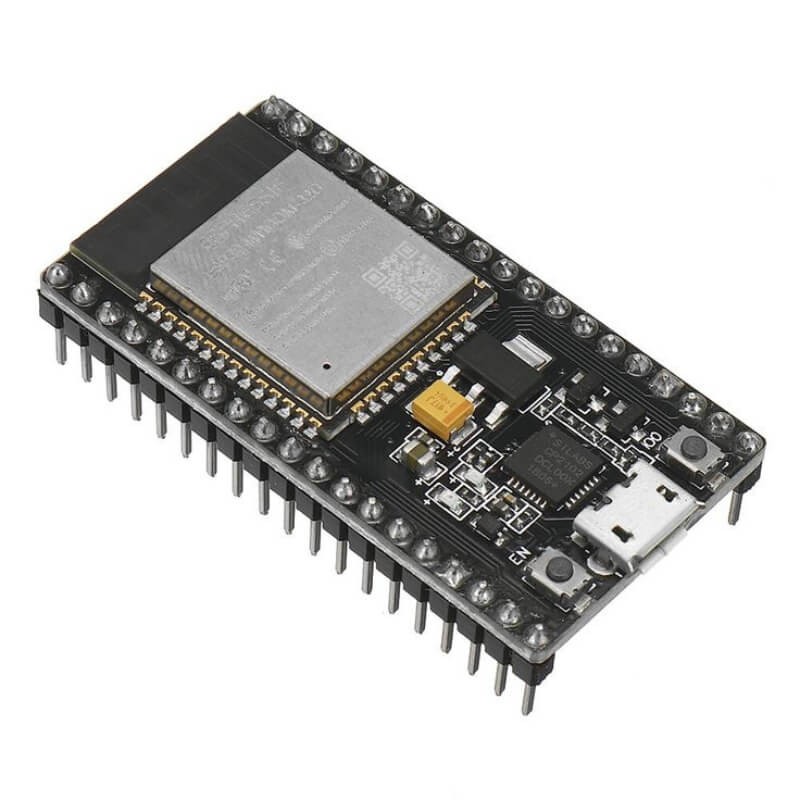

El ESP-32 es un módulo microcontrolador potente y versátil que combina Wi-Fi y Bluetooth en un solo chip. Es ideal para aplicaciones de Internet de las Cosas (IoT), automatización del hogar, redes de sensores y muchos otros proyectos electrónicos avanzados. El módulo ESP-32 de 30 pines facilita la integración en prototipos y proyectos gracias a su fácil conectividad y amplia gama de funcionalidades.

Características Técnicas

• Microcontrolador: Tensilica Xtensa LX6 de doble núcleo
• Frecuencia de reloj: Hasta 240 MHz
• Memoria RAM: 520 KB SRAM
• Memoria Flash: 4 MB (integrada en algunos módulos)

Conectividad

• Wi-Fi: 802.11 b/g/n
• Bluetooth: V4.2 BR/EDR y BLE
• Interfaces: UART, SPI, I2C, I2S, CAN, PWM, ADC, DAC

Voltaje de Funcionamiento

• Voltaje de Alimentación: 3.0V a 3.6V
• Consumo de Energía:

  • Modo de Transmisión Wi-Fi: ~160 mA
  • Modo de Recepción Wi-Fi: ~80 mA
  • Modo de Suspensión Profunda: ~10 µA

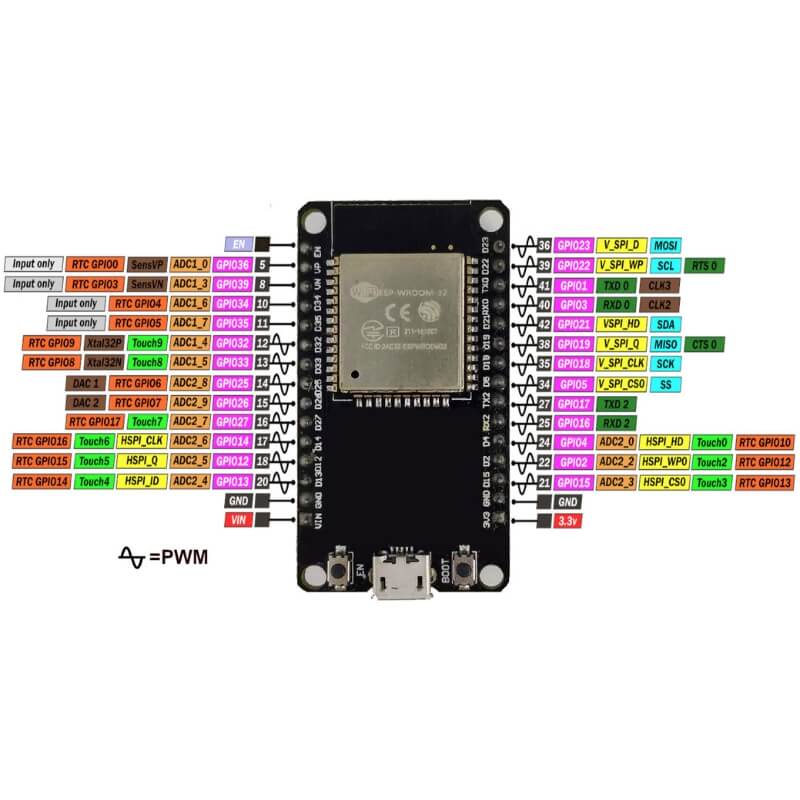

Pinout

El módulo ESP-32 de 30 pines está organizado de la siguiente manera:

• Pines de Alimentación: 3V3 (3.3V), GND (Tierra)
• Pines de Entrada/Salida Digital: GPIO1 a GPIO39
• Pines Analógicos: ADC1 (GPIO32 a GPIO39), ADC2 (GPIO0 a GPIO15)
• Pines de Comunicación:
  • UART: TX (GPIO1), RX (GPIO3)
  • SPI: MOSI, MISO, SCLK, CS
  • I2C: SDA, SCL
  • PWM: En varios pines GPIO

Características Adicionales

• Módulos Integrados:
  • Sensores de Temperatura y Tacto
  • Controlador Ethernet
  • Criptografía (AES, RSA, SHA)

• Frecuencia de Muestreo del ADC: Hasta 18 bits
• Capacidad de Interruptores de Hardware: 16 niveles

Aplicaciones Comunes

• Internet de las Cosas (IoT): Monitorización y control remoto
• Automatización del Hogar: Control de luces, termostatos, y sistemas de seguridad

• Redes de Sensores: Recolección de datos y transmisión inalámbrica
• Proyectos de DIY: Robots, drones y dispositivos portátiles
• Automatización Industrial: Monitoreo y control de equipos y procesos
